Затворы ПИК АРМА – продукция завода, специализирующегося на запорной арматуре для трубопроводов различного типа. Компания «ТрубТехАрматура» предлагает весь ассортимент продукции поставщика в любых объемах, с подбором необходимых характеристик. Гарантируется высокое качество продукции, приемлемые цены.

Маркировка дисковых затворов ПИК

6	2	3	M	P	1
1	2	3	4	5	6
Материал корпуса	Диск	Уплотнение	Корпус	Тип управления	Управление

Расшифровка

1. Материал корпуса		4. Корпус
1	Углеродистая сталь WCB	Ф	Фланцевые
2	Коррозионностойкая сталь CF8	П	Под приварку
3	Коррозионностойкая сталь CF8M	М	Межфланцевые
4	Конструкционная легированная сталь LC2	Р	Межфланцевые с резьбовыми проушинами
5	Нержавеющая сталь SS304	5. Тип управления
6	Высокопрочный чугун GGG40	О	Под привод
7	Ковкий чугун GG25	Р	Ручной привод
2. Диск		П	Пневмопривод
1	Углеродистая сталь WCB	Э	Электропривод
2	Коррозионностойкая сталь CF8	Г	Гидропривод
3	Коррозионностойкая сталь CF8M	6. Управление
4	Конструкционная легированная сталь LC2	в предыдущем разряде "Р"
5	Нержавеющая сталь SS304	1	рукоятка
6	Высокопрочный чугун GGG40+Ni	2	ручной редуктор
7	Футерован PTFE	в предыдущем разряде "Э"
3. Уплотнение		1/P	Типовой электропривод откр/закр 380В
1	SS304+grafite	2	Типовой электропривод откр/закр 2200В
2	SS304	в предыдущем разряде "П"
3	EPDM	1	Пневмопривод двойного действия
4	NBR	2	Пневмопривод НО
5	VITON	3	Пневмопривод НЗ
6	PTFE
7	SILICON

Сфера эксплуатации

Производитель специализируется на производстве трубопроводной арматуры подобного типа, потому выработал собственный регламент изготовления, ориентированный на отечественные стандарты – ТУ 28.14.13-001-19336530-2017. Затворы применяются в трубопроводных системах для полного или частичного перекрытия потока. Чтобы это обеспечить изготовитель применяет только высококачественные материалы для производства, проверенные многократными испытаниями.

На сегодняшний день предлагаются два типа затворов – дисковый осесимметричный и дисковый трехэксцетриковый. Они различаются по конструкции, но оба могут применяться в работе с водными средами, газами и даже агрессивными жидкостями и соединениями. Применение эффективно в бытовых системах, промышленных, используемых в пищевой, химической отрасли и прочих.

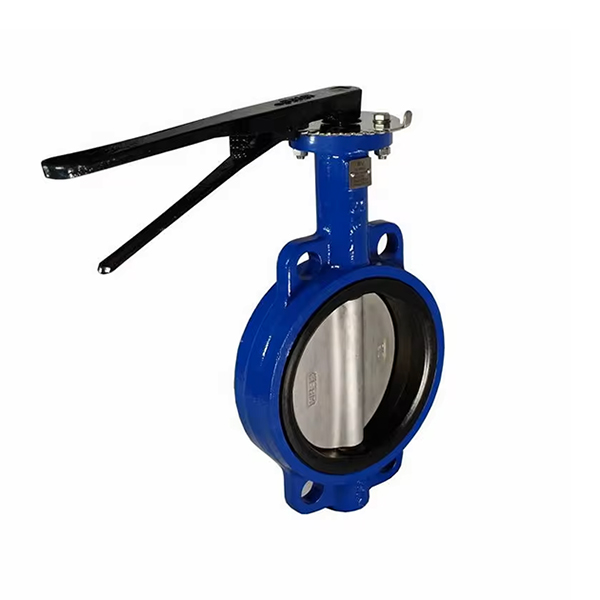

Осесимметричные затворы

Для них предусмотрены любые типы эксплуатируемых соединений – фланцевые, межфланцевые или с резьбовыми проушинами. В зависимости от серии производства (00 или 01) могут работать при температурах от -20 до +180 (+200) градусов по Цельсию. Оснащаются пневматическими или электрическими приводами, исполнение которых проводится по нормам обычным или взрывозащищенным. По параметрам представляют собой следующее:

Номинальный размер (мм)		40 – 3000
Номинальное давление (МПа)		0,6	1,0	1,6
Тестовое давление (МПа) на различные процессы	прочность корпуса	0,9	1,5	2,4
	герметичность	0,7	1,1	1,8
	воздух	0.6	0.6	0.6
Показатели герметичности	по классу А (ГОСТ 9544-2015)

Подбираются по соединению в зависимости от потребностей заказчика.

Трехэксцентриковые изделия

Могут эффективно эксплуатироваться в нефтегазовой сфере, при передаче агрессивных сред (щелочи, кислоты и их растворы), прекрасно справляются в тяжелых условиях с транспортировкой любых жидких сред. В качестве основных характеристик можно рассматривать следующие:

Номинальный размер (мм)		50 – 2000				50 – 500
Номинальное давление (МПа)		0,6	1,0	1,6	2,5	4,0
Тестовое давление (МПа) на различные процессы	прочность корпуса	0,9	1,5	2,4	3,8	6,0
	герметичность	0,7	1,1	1,8	2,8	4,4
	воздух	0,6	0,6	0,6	0,6	0,6
Показатели герметичности	по классу А (ГОСТ 9544-2015)
Рабочая температура (°С)	от -40 до +550

Применяются в совокупности с червячными, пневматическими или электрическими редукторами. Для изготовления качественного ассортимента используются углеродистые стали особых марок, коррозийные и легированные сплавы, а также высококачественный чугун. Компания «ТрубТехАрматура» предлагает любые размерные и технические характеристики в срезе модельных рядов от производителя. Затворы ПИК – гарантия монтажа качественного трубопровода.

Часто задаваемые вопросы

Да, наша компания обеспечивает государственные оборонные заказы, также готовы по требованию работать по спецсчетам.

Мы стараемся найти индивидуальный подход к каждому клиенту: гибкая ценовая политика и выгодные условия сотрудничества.

Да, мы имеем возможность организовать доставку заказа собственным автопарком компании, либо другими транспортными средствами.

Да, так как мы работаем по общей системе налогообложения.

Компания работает с 2013 года, и за этот срок зарекомендовала себя в качестве надежного и честного партнера.

География наших поставок достаточно обширна, мы осуществляем доставку в Казахстан и другие страны бывшего СНГ.

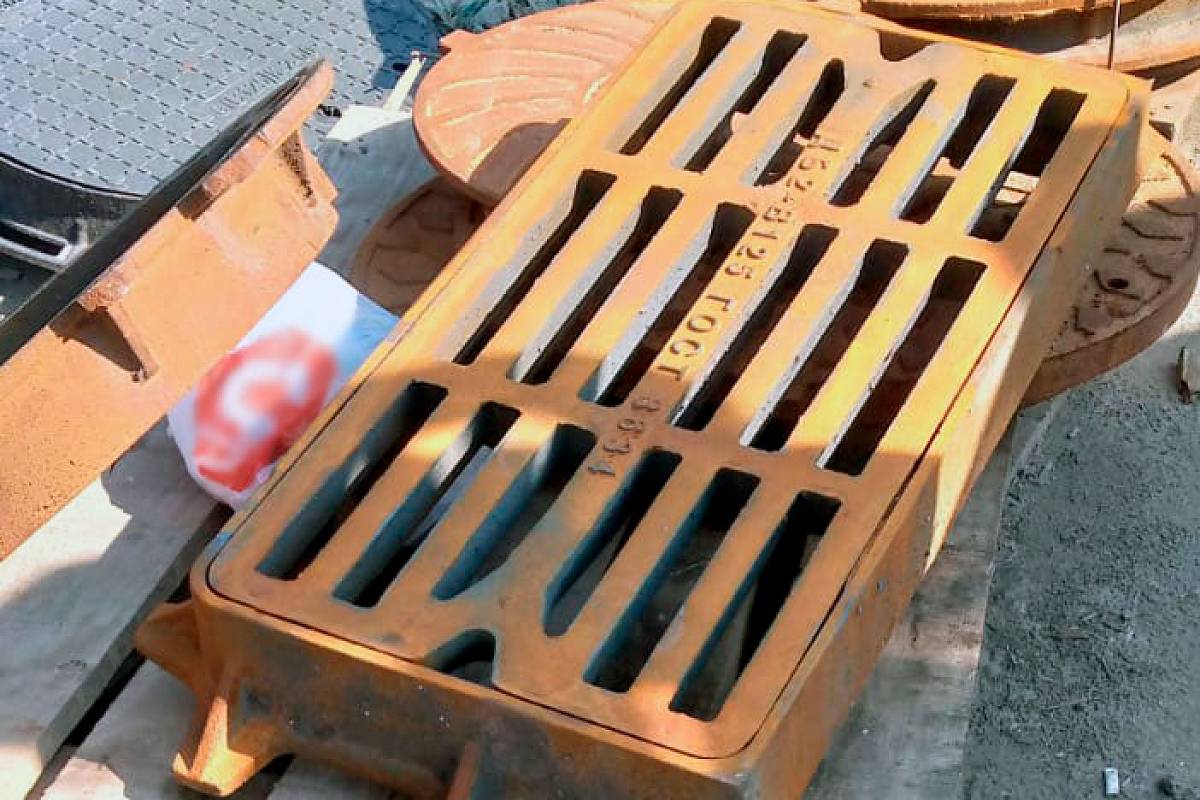

Некоторые фотографии реализованных заказовСмотреть все
