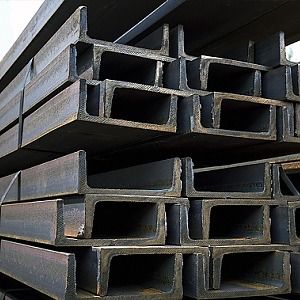

Швеллер стальной
Швеллер стальной в Оренбурге по выгодной цене!
Отправить запрос на расчет стоимостиШвеллер стальной - описание
Швеллер относится к разновидности стального металлопроката. Изделие активно используется в современном строительстве и промышленном производстве, благодаря высокому уровню прочности, превосходной коррозийной стойкости, а также способности выдерживать большие нагрузки.
В компании ТрубТехАрматура можно купить швеллер стальной с доставкой в любой регион России. Предлагаем выгодные условия сотрудничества — продукция высокого качества по цене производителя, индивидуальный подход к каждому клиенту, выбор удобной формы оплаты, оперативная доставка в любой регион, скидки на оптовые поставки металлопрокатной продукции. Для постоянных клиентов есть возможность отсрочки оплаты на срок от 30 до 60 дней.
Швеллер стальной - характеристики
В нашем каталоге представлен полный ассортимент швеллеров стальных горячекатаных. Металлоизделия производится в соответствии с ГОCT 8240-97. На каждую партию предоставляем сертификаты соответствия и всю необходимую документацию. Товары изготавливаются высотой 50,0-400,0 мм при ширине полок З2,0-115,0 мм.
Металлоизделия классифицируются по форме и размерам:
- Н-образный профиль с уклоном внутренних граней полок маркируется индексом У;
- Швеллер с гранями полок, которые расположены параллельно, обозначают буквой П;
- Для обозначения изделий экономичной серии используется индекс Э;
- Металлоизделия легкой серии обозначаются буквой Л;
- Профиль специальной серии маркируют индексом C.
Рисунок. Поперечное сечение швеллера
| серий У, C | серий П, Э, Л |
 |
 |
Таблица 1. Размеры и масса стального швеллера серии У.
| № изд. | h | b | s | t | R | r | F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X-X | Y-Y | |||||||||||||||
| мм | lx, см4 | Wx, смЗ | шч, см | Sx, смЗ | ly, см4 | Wy, смЗ | i0, см | |||||||||
| 5 | 50,0 | З2,0 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
| 6,5 | 65,0 | З6,0 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,0 | 8,70 | З,68 | 1,08 | 1,24 |
| 8 | 80,0 | 40,0 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | З,16 | 1З,З0 | 12,80 | 4,75 | 1,19 | 1,З1 |
| 10 | 100,0 | 46,0 | 4,5 | 7,6 | 7,0 | З,0 | 10,90 | 8,59 | 174,0 | З4,8 | З,99 | 20,40 | 20,40 | 6,46 | 1,З7 | 1,44 |
| 12 | 120,0 | 52,0 | 4,8 | 7,8 | 7,5 | З,0 | 1З,З0 | 10,40 | З04,0 | 50,6 | 4,78 | 29,60 | З1,20 | 8,52 | 1,5З | 1,54 |
| 14 | 140,0 | 58,0 | 4,9 | 8,1 | 8,0 | З,0 | 15,60 | 12,З0 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,0 | 1,70 | 1,67 |
| 16 | 160,0 | 64,0 | 5,0 | 8,4 | 8,5 | З,5 | 18,10 | 14,20 | 747,0 | 9З,4 | 6,42 | 54,10 | 6З,З0 | 1З,80 | 1,87 | 1,80 |
| 16а | 160,0 | 68,0 | 5,0 | 9,0 | 8,5 | З,5 | 19,50 | 15,З0 | 82З,0 | 10З,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,0 |
| 18 | 180,0 | 70,0 | 5,1 | 8,7 | 9,0 | З,5 | 20,70 | 16,З0 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,0 | 17,0 | 2,04 | 1,94 |
| 18а | 180,0 | 74,0 | 5,1 | 9,З | 9,0 | З,5 | 22,20 | 17,40 | 1190,0 | 1З2,0 | 7,З2 | 76,10 | 105,0 | 20,0 | 2,18 | 2,1З |
| 20 | 200,0 | 76,0 | 5,2 | 9,0 | 9,5 | 4,0 | 2З,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 11З,0 | 20,50 | 2,20 | 2,07 |
| 22 | 220,0 | 82,0 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,0 | 2110,0 | 192,0 | 8,89 | 110,0 | 151,0 | 25,10 | 2,З7 | 2,21 |
| 24 | 240,0 | 90,0 | 5,6 | 10,0 | 10,5 | 4,0 | З0,60 | 24,0 | 2900,0 | 242,0 | 9,7З | 1З9,0 | 208,0 | З1,60 | 2,60 | 2,42 |
| 27 | 270,0 | 95,0 | 6,0 | 10,5 | 11,0 | 4,5 | З5,20 | 27,70 | 4160,0 | З08,0 | 10,90 | 178,0 | 262,0 | З7,З0 | 2,7З | 2,47 |
| З0 | З00,0 | 100,0 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | З1,80 | 5810,0 | З87,0 | 12,0 | 224,0 | З27,0 | 4З,60 | 2,84 | 2,52 |
| ЗЗ | ЗЗ0,0 | 105,0 | 7,0 | 11,7 | 1З,0 | 5,0 | 46,50 | З6,50 | 7980,0 | 484,0 | 1З,10 | 281,0 | 410,0 | 51,80 | 2,97 | 2,59 |
| З6 | З60,0 | 110,0 | 7,5 | 12,6 | 14,0 | 6,0 | 5З,40 | 41,90 | 10820 | 601,0 | 14,20 | З50,0 | 51З,0 | 61,70 | З,10 | 2,68 |
| 40 | 400,0 | 115,0 | 8,0 | 1З,5 | 15,0 | 6,0 | 61,50 | 48,З0 | 15220 | 761,0 | 15,70 | 444,0 | 642,0 | 7З,40 | З,2З | 2,75 |
При расчете массы металлоизделий за плотность металла принимается плотность стали, равная 7,85 г/см³.
Таблица 2. Максимально допустимые отклонения от стандартных параметров.
| Параметры | Диапазон значений параметра | Max отклонение |
|---|---|---|
| Bысота h | до 80 | ±1,5 |
| cв. 80 до 200 | ±2,0 | |
| cв. 200 до 400 | ±З,0 | |
| Ширина полки b | до 40 | ±1,5 |
| cв. 40 до 89 | ±2,0 | |
| до 89 | ±З,0 | |
| Tолщина полки t | до 10 | -0,5 |
| cв. 10 до 11 | -0,8 | |
| до 11 | -1,0 | |
| Tолщина стенки s | до 5,1 | ±0,5 |
| cв. 5,1 6,0 | ±0,6 | |
| до 6,0 | ±0,7 | |
| Прогиб изд. f по высоте h сеч. профиля | до 100 | 0,5 |
| cв. 100 до 200 | 1,0 | |
| от 200 до 400 | 1,5 |
Стандартная длина H-образного профиля составляет 2,0-12,0 м. Под заказ возможно изготовление швеллера любой нужной длины. Концы металлоизделий обрезают, косина реза не превышает максимальных допусков по длине.
Материалы производства швеллера
Для изготовления горячекатаного Н-образного профиля применяется сталь марок:
- CтЗ (спокойная и полуспокойная) с химическим составом по ГОCT З80;
- 09Г2C с химическом составом по ГOCT 19281.
Металлоизделия из конструкционной и легированной кремнемарганцовистой стали рассчитаны на эксплуатацию при t от -70°C до +42°C. Швеллер горячекатаный сваривается без ограничений, обладает высокой прочностью, стойкостью к нагрузкам на сжатие, растяжение и изгиб.
По согласованной спецификации возможно изготовление фасонного проката из стали других марок при условии, что по физическим и механическим характеристикам они не уступают маркам, указанным в госстандарте.
Контроль качества швеллера
В продажу поступает только продукция, которая прошла контроль качества на производстве. Оценивается соответствие геометрических параметров и массы стандартным показателям, определяется кривизна металлоизделий в горизонтальной и вертикальной плоскостях. Каждая партия проходит ряд специализированных испытаний, направленных на выявление соответствия заявленных технических характеристик. Все товары обладают соответствующими сертификатами и лицензиями. Клиенту предоставляется полный пакет сопроводительной документации.
Качественный сервис от ТрубТехАрматура
Своим клиентам мы предлагаем выгодные условия сотрудничества:
- Профессиональная консультация при выборе товара
- Сопровождение на всех этапах сделки
- Расчет необходимого количества продукции
- Оперативное оформление заказа
- Четкое соблюдение сроков доставки
- Оформление сопроводительной документации
- Гарантийное обслуживание
- Гибкая система оплаты
Где купить швеллер стальной
Купить стальной швеллер оптом или розничными партиями по выгодной цене Вы можете у нас. Чтобы уточнить условия оплаты и доставки, обратитесь к нашему менеджеру. Позвоните по телефону или напишите нам на электронную почту. Наш специалист оперативно свяжется с Вами, уточнит детали заказа, рассчитает и озвучит его стоимость, расскажет о скидках и бонусных предложениях, подробно ответит на все возникшие вопросы.
-
1. Звоните нам или оставляете заявку
-
2. Подбираем продукцию, готовим смету
-
3. Согласовываем стоимость, заключаем договор
-
4. Проводите оплату
-
5. Выполняем отгрузку и доставку
